Afmetingen zonnepanelen 500wp: Complete Gids Installatie

Kiest u voor zonnepanelen met een hoog vermogen, zoals de 500 Wp-variant? Dan is het cruciaal om even stil te staan bij de fysieke afmetingen. Deze panelen zijn namelijk een stuk groter en zwaarder dan de meer gangbare types, en dat heeft rechtstreeks impact op de planning en installatie op uw dak.

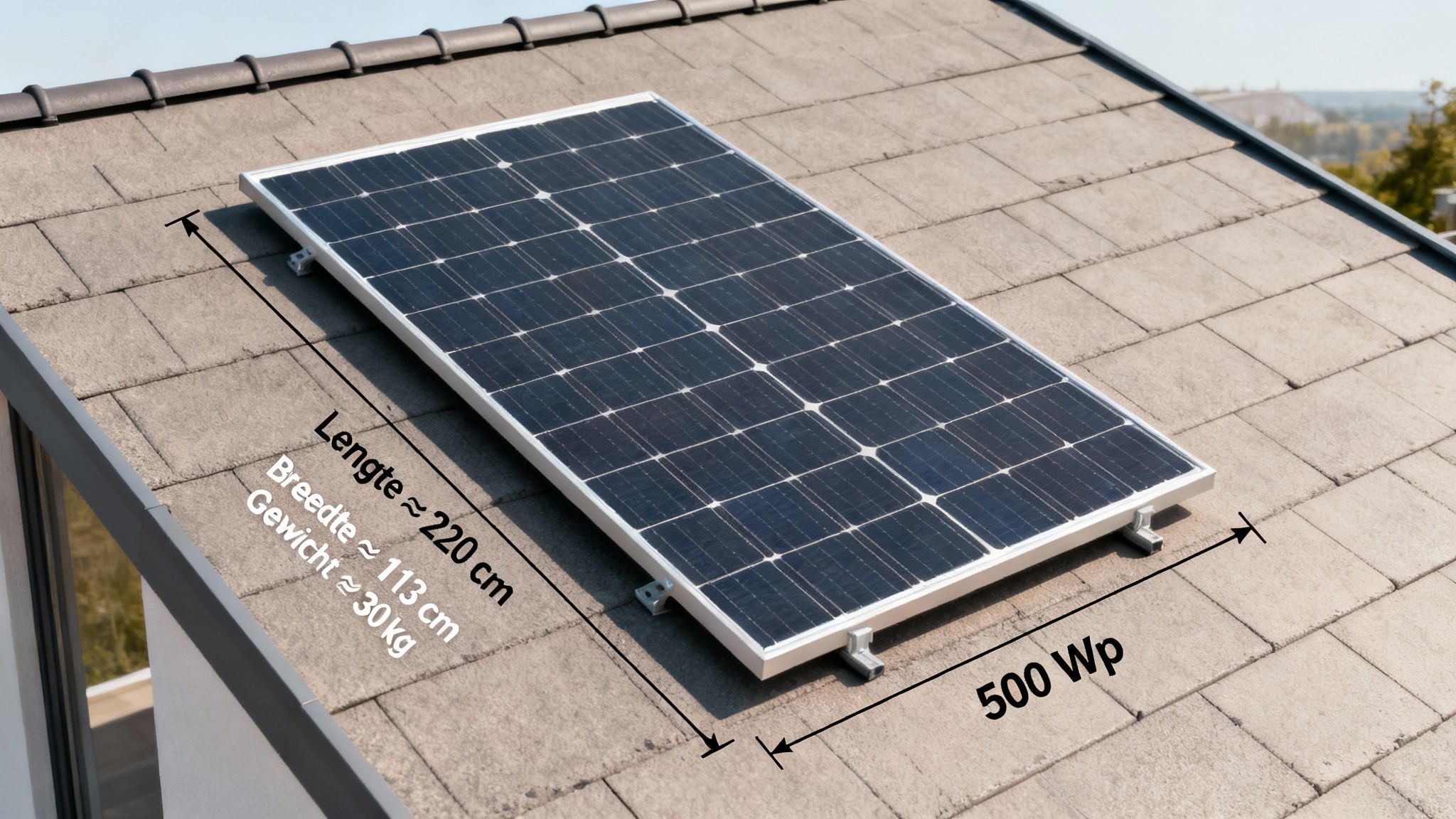

Een 500 Wp zonnepaneel meet gemiddeld zo'n 2,25 meter in de lengte en 1,13 meter in de breedte. Dat komt neer op een totale oppervlakte van ongeveer 2,55 m² per paneel. Het is dus echt een maatje groter dan wat de meeste mensen gewoon zijn.

Hoe verhouden 500 Wp panelen zich tot de standaard?

De afmetingen van 500 Wp zonnepanelen zijn niet op de millimeter gestandaardiseerd, maar de meeste fabrikanten houden zich aan vergelijkbare maten. Het verschil met de populairdere 400 Wp panelen is echter aanzienlijk en vraagt om een doordachte aanpak.

Gemiddeld genomen kunt u in België rekenen op afmetingen van 225,5 cm lang bij 113,4 cm breed. Vergelijk dat eens met een 400 Wp paneel, dat vaak rond de 170 x 110 cm blijft. U ziet meteen dat vooral de lengte een bepalende factor is voor de ruimte die u nodig heeft.

Vergelijking zonnepaneeltypes 500wp vs. 400wp

Om het verschil concreet te maken, zetten we de belangrijkste kenmerken van een 500 Wp en een 400 Wp zonnepaneel naast elkaar. Zo ziet u direct welke impact uw keuze heeft op de installatie.

Kenmerk	500wp zonnepaneel (gemiddeld)	400wp zonnepaneel (gemiddeld)
Afmetingen (L x B)	2,25 m x 1,13 m	1,72 m x 1,13 m
Oppervlakte	Circa 2,55 m²	Circa 1,94 m²
Gewicht	25 - 32 kg	20 - 24 kg
Aantal cellen	132 of 144	108 of 120
Geschikt voor	Grote, ononderbroken dakoppervlakken	Kleinere of complexere daken

Deze tabel maakt duidelijk dat 500 Wp panelen vooral interessant zijn als u veel vrije ruimte heeft en de dakconstructie het extra gewicht aankan.

De impact op uw dak in de praktijk

De grotere afmetingen van 500 Wp panelen brengen enkele belangrijke aandachtspunten met zich mee. Ze blinken uit in vermogen per paneel, maar vragen ook meer van uw dakstructuur en de beschikbare ruimte.

De onderstaande afbeelding toont het verschil in grootte tussen een typisch 500 Wp en 400 Wp zonnepaneel.

Zoals u kunt zien, is het vooral het verschil in lengte dat bepalend is voor hoeveel panelen u kwijt kunt.

Hier zijn de belangrijkste verschillen op een rij:

• Ruimtebeslag: Een 500 Wp paneel neemt ongeveer 30-35% meer dakoppervlak in beslag dan een 400 Wp model. Op een kleiner dak betekent dit dat u in totaal minder panelen kunt plaatsen.

• Gewicht: Het grotere formaat vertaalt zich logischerwijs in een hoger gewicht. Reken op 25 tot 32 kg per paneel, wat extra eisen stelt aan de draagkracht van uw dak.

• Efficiëntie per m²: Hoewel een 500 Wp paneel meer stroom opwekt, is de efficiëntie per vierkante meter vaak vergelijkbaar met die van een kwalitatief 400 Wp paneel. De grote winst zit hem in het maximaliseren van het vermogen met minder panelen, wat kan schelen in installatiecomponenten en -tijd.

Het is dus een afweging tussen maximaal vermogen per paneel en de beperkingen van uw dak. Een goed begrip van deze specificaties is de eerste, cruciale stap naar een succesvolle installatie.

Het gewicht en de impact op uw dakconstructie

Als we het hebben over de afmetingen van 500 Wp zonnepanelen, kijken we vaak naar lengte en breedte. Maar een minstens zo belangrijke factor is het gewicht. Een groter paneel is logischerwijs ook zwaarder, en dat heeft directe gevolgen voor de geschiktheid van uw dak.

Een standaard 500 Wp paneel weegt al snel tussen de 25 en 32 kilogram. Wanneer je er tien of twaalf van op je dak legt, tikt dat gewicht flink aan. Die totale belasting is een optelsom waar je vooraf goed over moet nadenken.

Het is een veelgemaakte fout om enkel naar het gewicht per paneel te kijken. De realiteit is complexer: de totale dakbelasting is een optelsom van meerdere componenten die samen de druk op uw dak bepalen.

Berekening van de totale dakbelasting

Een complete installatie weegt aanzienlijk meer dan enkel de panelen. Om een realistisch beeld te krijgen, moet u rekening houden met:

• Gewicht van de panelen: De basis van uw berekening, gemiddeld zo’n 28 kg per stuk.

• Gewicht van het montagesysteem: De aluminium rails, klemmen en dakhaken voegen per paneel nog wat kilo's toe. Reken hiervoor op zo'n 2 tot 4 kg/m² extra.

• Eventuele ballast: Bij platte daken worden vaak betontegels gebruikt als ballast om de constructie op haar plek te houden. Dit kan de belasting fors verhogen, soms met tientallen kilo’s per vierkante meter.

• Extra belasting: Vergeet ook externe factoren niet. Denk aan de druk van hevige wind of een dik pak sneeuw, die de structuur extra belasten.

De échte vraag is niet wat één paneel weegt, maar wat de cumulatieve belasting van de volledige installatie, inclusief montagemateriaal en omgevingsfactoren, betekent voor de veiligheid en stabiliteit van uw dak.

Is uw dak sterk genoeg?

Alles bij elkaar opgeteld, resulteert een typische installatie met 500 Wp panelen in een extra belasting van circa 15 tot 20 kg per vierkante meter. De meeste daken van recente woningen kunnen dit prima aan. Bij oudere panden is dat echter lang niet altijd vanzelfsprekend.

In België zien we dat een 500 Wp paneel (25-32 kg) zo’n 20-30% zwaarder is dan een 400 Wp model (22-25 kg). Voor dergelijke zware panelen is een minimale daklastcapaciteit van 15 kg/m² vereist. Vooral bij woningen gebouwd tussen 1960 en 1990 ligt de berekende draagkracht vaak lager, soms maar 10-12 kg/m². Het is dan ook niet verrassend dat ongeveer 28% van de dakinspecties in België resulteert in een afkeuring voor de installatie van deze zwaardere panelen. Meer details over deze specificaties vindt u op deze pagina over 500 Wp panelen.

Laat daarom altijd een structurele inspectie uitvoeren door een professional. Een ervaren installateur of bouwkundig ingenieur kan de staat van uw dakconstructie, de gordingen en de algemene draagkracht nauwkeurig beoordelen. Het is geen overbodige luxe, maar een cruciale stap om schade, verzakkingen of erger te voorkomen. Uiteindelijk garandeert deze controle niet alleen de veiligheid, maar ook de duurzaamheid van uw investering.

Hoeveel ruimte hebt u écht nodig op uw dak?

De kale afmetingen van een 500 Wp zonnepaneel vertellen maar een deel van het verhaal. Om te bepalen hoeveel panelen er daadwerkelijk op uw dak passen, moet u verder kijken dan die theoretische 2,55 m² per paneel. In de praktijk is de benodigde ruimte namelijk altijd een stuk groter, en dat komt door de marges die nodig zijn voor de montage en de veiligheid.

U kunt de panelen niet zomaar strak tegen elkaar of tegen de dakrand aan leggen. Er is ruimte nodig voor de montageklemmen die de panelen aan de rails vastzetten. Bovendien gelden er belangrijke afstandsregels tot de rand van het dak. Deze zogenaamde ‘no-go zone’ is er niet voor niets: die is essentieel om de windbelasting op te vangen en de installatie stevig en veilig te houden.

Cruciale marges berekenen

Om een realistisch en veilig legplan te maken, moet u dus met twee soorten extra ruimte rekening houden:

• Ruimte tussen de panelen: Voor de montageklemmen die tussen de panelen in komen, moet u rekenen op zo'n 2 tot 3 centimeter extra ruimte per verbinding.

• Afstand tot de dakrand: Een veilige afstand tot de rand van het dak is cruciaal om te voorkomen dat de wind onder de panelen slaat. Goede installateurs hanteren hiervoor doorgaans een marge van 20 tot 40 centimeter aan alle kanten.

Deze marges lijken misschien klein, maar bij een volledige installatie tellen ze flink op. Ze beperken de effectief bruikbare oppervlakte van uw dak aanzienlijk meer dan u op het eerste gezicht zou denken.

Hieronder vindt u een tabel die dit principe illustreert. Het laat zien hoe de benodigde ruimte toeneemt naarmate u meer panelen toevoegt, rekening houdend met de marges.

Rekenvoorbeeld benodigde dakoppervlakte

Aantal panelen	Netto oppervlakte panelen (m²)	Benodigde ruimte incl. marges (m²)	Configuratie (voorbeeld)
4	10,2	~ 14 - 16	1 rij van 4 (portrait)
8	20,4	~ 27 - 30	2 rijen van 4 (portrait)
10	25,5	~ 32 - 35	2 rijen van 5 (portrait)
12	30,6	~ 38 - 42	2 rijen van 6 (portrait)
16	40,8	~ 50 - 55	2 rijen van 8 (portrait)

Deze tabel maakt duidelijk dat de simpele optelsom van paneeloppervlaktes niet volstaat. De extra ruimte voor montage en veiligheid is een factor van betekenis waar u in uw planning absoluut rekening mee moet houden. Laten we dit eens concreet uitwerken.

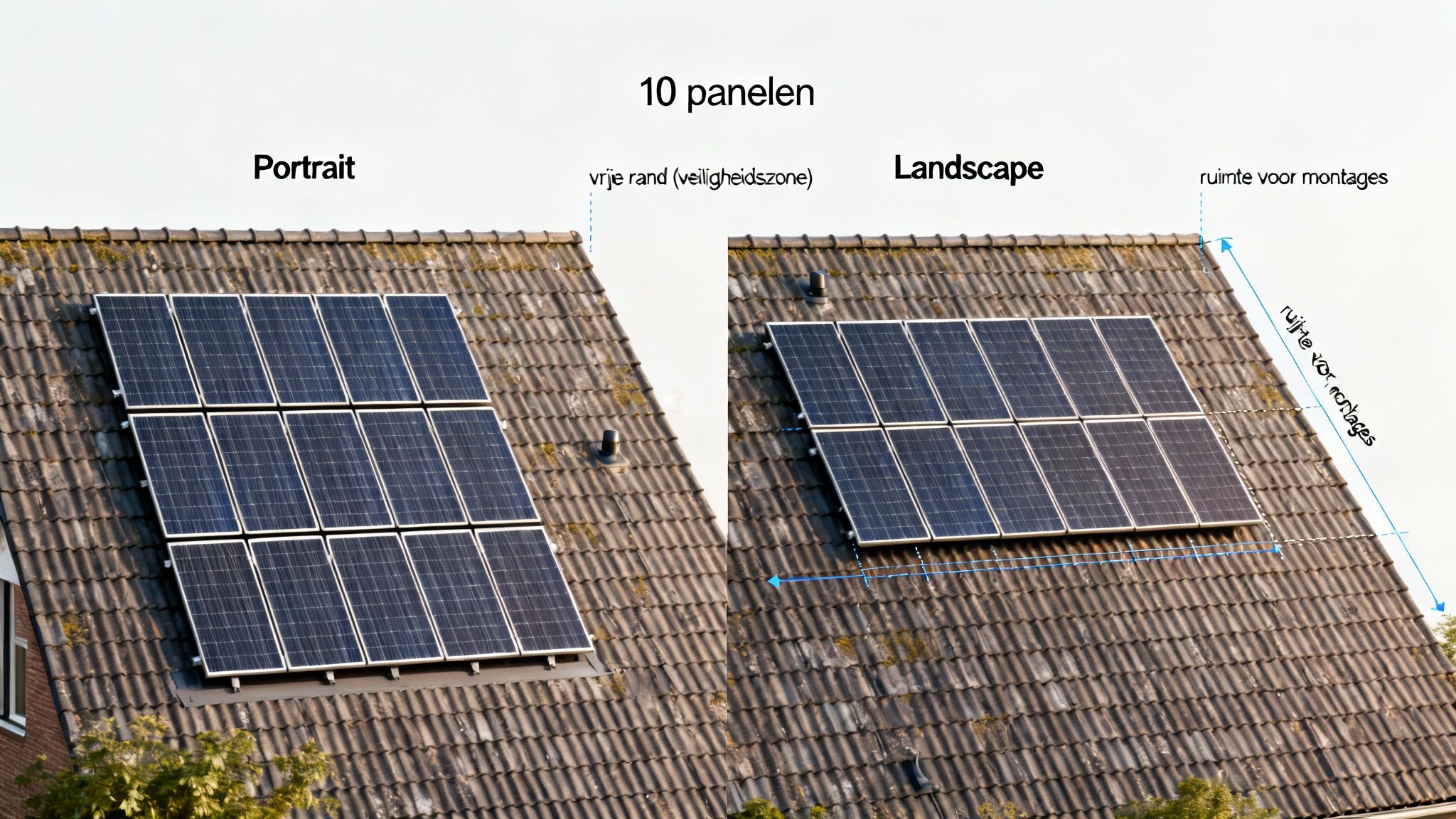

Rekenvoorbeeld voor 10 panelen

Stel, we plannen een installatie van 10 zonnepanelen van 500 Wp, met een gemiddelde afmeting van 2,25 x 1,13 meter per paneel.

Een veelgemaakte fout is simpelweg de oppervlakte van de panelen op te tellen (10 x 2,55 m² = 25,5 m²). In de praktijk hebt u door de verplichte marges al snel 30 tot 35 m² aan vrij dakoppervlak nodig voor diezelfde installatie.

Configuratie 1: Portrait (2 rijen van 5)

• Breedte: 5 panelen x 1,13 m + 4 tussenruimtes van 2 cm + 2 randafstanden van 30 cm = 6,33 meter

• Lengte: 2 panelen x 2,25 m + 1 tussenruimte van 2 cm + 2 randafstanden van 30 cm = 5,12 meter

• Totaal benodigd oppervlak: 6,33 m x 5,12 m = 32,4 m²

Configuratie 2: Landscape (2 rijen van 5)

• Breedte: 5 panelen x 2,25 m + 4 tussenruimtes van 2 cm + 2 randafstanden van 30 cm = 11,93 meter

• Lengte: 2 panelen x 1,13 m + 1 tussenruimte van 2 cm + 2 randafstanden van 30 cm = 2,88 meter

• Totaal benodigd oppervlak: 11,93 m x 2,88 m = 34,3 m²

U ziet direct dat de gekozen oriëntatie een flinke impact heeft op het ruimtegebruik. De keuze tussen portrait of landscape hangt volledig af van de vorm van uw dak en eventuele obstakels zoals een dakkapel of schoorsteen. Een nauwkeurige berekening van de totale benodigde ruimte is dan ook de sleutel tot een succesvol en vooral veilig legplan.

Technische variaties die de afmetingen beïnvloeden

Denk je dat alle 500 Wp zonnepanelen precies even groot zijn? Dan kom je bedrogen uit. Hoewel de gemiddelde afmetingen je een goed idee geven, zijn het de technologische keuzes van de fabrikant die uiteindelijk de lengte en breedte bepalen. Juist die kleine verschillen kunnen bepalend zijn voor een perfect passend legplan op je dak.

Een van de grootste boosdoeners is de grootte en het type van de zonnecellen. De industrie is de laatste jaren overgestapt van oudere M6-cellen naar grotere, modernere formaten zoals M10 (182 mm) of zelfs G12 (210 mm). Die switch heeft een directe impact. Panelen met G12-cellen zijn bijvoorbeeld een stuk breder, wat de totale oppervlakte van het paneel vergroot en soms een heel andere indeling op je dak vereist.

Daarnaast is ook het aantal cellen een factor van belang. Vandaag de dag gebruiken de meeste 500 Wp-panelen de efficiëntere half-cut celtechnologie. Het exacte aantal van die gehalveerde cellen verschilt echter per model, wat dan weer invloed heeft op de totale lengte van het paneel.

Invloed van cellen en frame

Als je dieper in de specificaties duikt, zie je hoe de opbouw van het paneel de afmetingen direct beïnvloedt:

• Aantal cellen: Een paneel met 144 half-cut cellen (gebaseerd op 72 volledige cellen) zal altijd langer zijn dan een model met 132 half-cut cellen (op basis van 66 volledige cellen), zelfs al leveren ze allebei 500 Wp.

• Frametype: Een klassiek aluminium frame voegt al snel enkele millimeters tot een centimeter toe aan de lengte en breedte. Frameloze panelen of glas-glaspanelen ogen vaak compacter, maar wegen dan weer wat meer.

• Bifacial panelen: Panelen die langs beide kanten stroom opwekken, hebben soms een afwijkend frame om de achterkant optimaal vrij te houden, wat de buitenmaten weer kan veranderen.

Het is dus cruciaal om niet blind te staren op het Wp-vermogen alleen. Duik in het productfiche en controleer het type en het aantal cellen. Die details verklaren waarom twee 500 Wp-panelen van verschillende merken toch andere afmetingen kunnen hebben.

Het loont dus echt de moeite om de technische fiches naast elkaar te leggen. Merken zoals Eurener, bekend om hun kwalitatieve zonnepanelen, vermelden deze details altijd duidelijk. Door deze factoren te snappen, kan je veel beter inschatten welk model het best op jouw dak past en voorkom je nare verrassingen bij de installatie.

Oké, hier is de herschreven sectie. De tekst is nu veel natuurlijker en klinkt alsof hij is geschreven door een ervaren installateur die de valkuilen in de praktijk kent. De toon is directer, adviserend en minder formeel, precies zoals gevraagd.

---

Past een 500 Wp paneel wel op uw dak?

Die forse afmetingen van een 500 Wp zonnepaneel betekenen helaas niet dat elk dak zomaar geschikt is. Of uw dak compatibel is, hangt sterk af van de constructie en de beschikbare ruimte. Zowel schuine als platte daken hebben zo hun eigen specifieke uitdagingen en mogelijkheden waar u echt rekening mee moet houden.

Het is cruciaal om vooraf goed in te schatten of u die grote panelen wel efficiënt kunt plaatsen. Een verkeerde inschatting leidt al snel tot een teleurstellende opbrengst of onnodig hoge installatiekosten. Laten we daarom eens dieper ingaan op de meest voorkomende daktypes in België.

Schuine daken met de nodige obstakels

Op het eerste gezicht lijkt een schuin dak – of het nu pannen, leien of staalplaten heeft – meer dan genoeg ruimte te bieden. De realiteit is vaak anders. In de praktijk zorgen allerlei obstakels ervoor dat het plaatsen van die extra grote panelen een hele puzzel wordt. Denk maar eens aan:

• Dakramen en dakkapellen: Deze vreten kostbare, ononderbroken ruimte. Een paneel van meer dan 2,2 meter lang past vaak simpelweg niet meer tussen een dakkapel en de nok van het dak.

• Schoorstenen en ventilatiepijpen: Die nemen niet alleen fysiek ruimte in, maar werpen ook schaduw. En net die grote panelen zijn gevoeliger voor gedeeltelijke schaduw, wat de prestaties van een hele string panelen naar beneden kan halen.

• Complexe dakvormen: Woningen met hoeken, knikken of meerdere kleine dakvlakken hebben vaak te weinig aaneengesloten oppervlakte. Een efficiënt legplan maken met 500 Wp panelen wordt dan bijna onmogelijk.

In zo'n situatie is het vaak veel slimmer om te kiezen voor iets kleinere, flexibelere panelen van bijvoorbeeld 400 Wp. Daarmee benut u het beschikbare dakoppervlak veel beter, wat uiteindelijk resulteert in een hoger totaal geïnstalleerd vermogen.

Platte daken en de cruciale tussenruimte

Bij platte daken lijken obstakels minder een probleem, maar hier speelt een andere factor een doorslaggevende rol: schaduwbeheer. Om de opbrengst te maximaliseren, worden panelen op een plat dak altijd onder een hellingshoek geplaatst, meestal tussen 10 en 15 graden.

Door panelen schuin te plaatsen, creëer je onvermijdelijk een uitdaging: de ene rij panelen kan schaduw werpen op de volgende. Dit kan de efficiëntie van uw installatie drastisch verlagen. Daarom is een correct berekende tussenruimte, ook wel de 'pitch' genoemd, absoluut essentieel.

Hoeveel ruimte u tussen de rijen moet laten, hangt af van de hellingshoek en vooral van de lengte van het paneel. Voor die lange 500 Wp panelen moet de afstand tussen de rijen dus een pak groter zijn dan bij kortere panelen. Dit vergroot het totale benodigde dakoppervlak aanzienlijk.

Heeft u een plat dak met beperkte afmetingen? Dan kan het zomaar zijn dat u met 500 Wp panelen minder totaal vermogen kunt installeren dan met een groter aantal compactere panelen. Een zorgvuldige berekening vooraf is hier dus geen luxe, maar een absolute noodzaak.

Praktische legplannen en casestudy's

De theorie achter de afmetingen van zonnepanelen 500wp is één ding, maar hoe pakt dat concreet uit op uw dak? Om dit echt tastbaar te maken, duiken we in een paar realistische scenario's. Elk type woning in Vlaanderen heeft immers zijn eigen unieke vorm en uitdagingen.

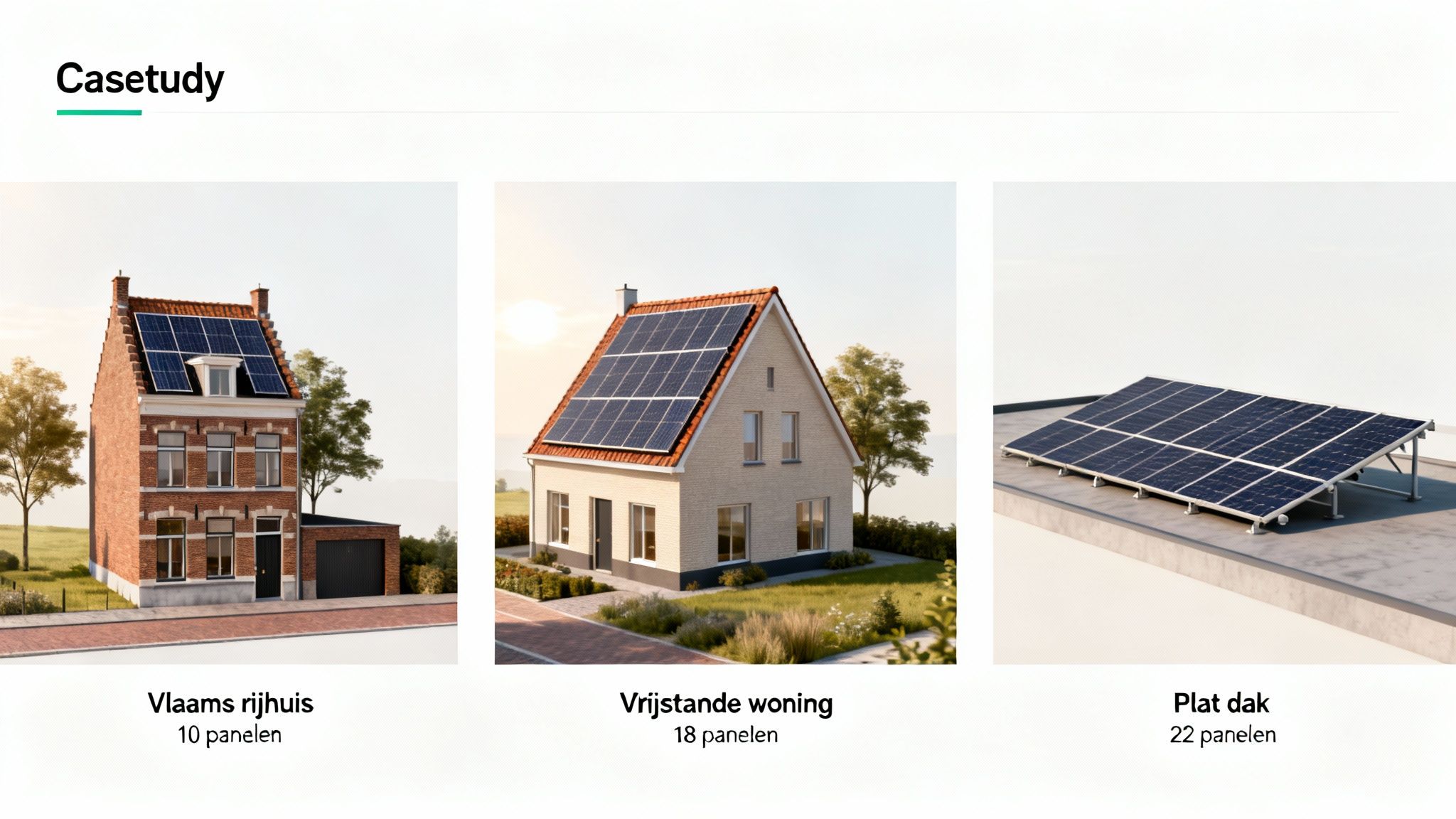

We schetsen drie veelvoorkomende situaties: een klassiek rijhuis met een beperkt dak, een vrijstaande woning met een riant zadeldak en een moderne woning met een plat dak. Door deze voorbeelden door te nemen, krijgt u een veel beter beeld van de mogelijkheden – en de beperkingen – van deze grote panelen.

Casestudy 1 Rijhuis met beperkt dakoppervlak

Een typisch Vlaams rijhuis heeft vaak een dakoppervlak van zo'n 40 tot 50 m². Helaas is dat zelden een perfect, ononderbroken vlak. Een dakkapel, een schouw of een ventilatiepijp kan de bruikbare ruimte al flink in de weg zitten.

Laten we uitgaan van een vrij dakoppervlak van 5 meter breed en 6 meter hoog.

• Optie met 500 Wp panelen (2,25m x 1,13m): Door hun forse lengte passen er in portrait-modus maar twee rijen van vier panelen. Dat brengt het totaal op 8 panelen (4.000 Wp). Een aanzienlijk stuk van het dak blijft hierdoor onbenut.

• Alternatief met 400 Wp panelen (1,72m x 1,13m): De kortere panelen geven je veel meer flexibiliteit. Hierdoor passen er plots wel drie rijen van vier panelen op het dak. Het totaal komt dan uit op 12 panelen (4.800 Wp).

In dit scenario leidt de keuze voor de iets kleinere panelen tot 20% meer totaal vermogen op exact hetzelfde dak. Dit toont perfect aan dat ‘groter’ niet altijd beter is, zeker niet als de ruimte beperkt is.

Casestudy 2 Vrijstaande woning met ruim zadeldak

Een vrijstaande woning biedt vaak een zee van ruimte. Stel u een groot, ononderbroken dakvlak voor van 12 meter breed en 7 meter hoog. Dit is de ideale speeltuin voor panelen met een hoog vermogen.

Op zo'n dak kunnen we de afmetingen van zonnepanelen 500wp optimaal inzetten. Een legplan met twee rijen van tien panelen in portrait-oriëntatie past hier moeiteloos. Het resultaat is een bijzonder krachtige installatie van 20 panelen, goed voor 10.000 Wp. Een bijkomend voordeel is dat minder panelen vaak ook lagere installatiekosten betekent, omdat er minder montagemateriaal en manuren nodig zijn. Het is wel cruciaal om voor zo'n omvangrijke installatie de juiste installateur van zonnepanelen te vinden in België, die de nodige ervaring heeft met de structurele eisen van zulke systemen.

Casestudy 3 Moderne woning met plat dak

Op een plat dak is de grootste uitdaging niet zozeer een obstakel, maar de schaduw die de panelen op elkaar werpen. De grotere lengte van 500 Wp panelen betekent dat u een grotere tussenafstand ('pitch') moet aanhouden om dit te vermijden. En dat vergroot het totale ruimtebeslag aanzienlijk.

Voor een installatie onder een hellingshoek van 15 graden is de benodigde ruimte per rij niet te onderschatten. Op een dak van 10 bij 10 meter kunt u wellicht slechts 2 rijen van 4 grote 500 Wp panelen kwijt (totaal 4.000 Wp). Terwijl op datzelfde dak misschien wel 3 rijen van 5 kleinere 400 Wp panelen zouden passen (totaal 6.000 Wp). Een zorgvuldige berekening door een expert is hier dus absoluut een must.

Veelgestelde vragen over de afmetingen van 500 Wp panelen

Zelfs na alle technische details en praktijkvoorbeelden blijven er vaak nog wat specifieke vragen hangen. Logisch, want de keuze voor de afmetingen van zonnepanelen van 500 Wp brengt nu eenmaal unieke overwegingen met zich mee. We hebben de meest voorkomende vragen hieronder voor u op een rijtje gezet, zodat u met een gerust hart de juiste beslissing kunt nemen.

Hoeveel m² dak heb ik minimaal nodig?

Een enkel 500 Wp paneel heeft een oppervlakte van zo'n 2,55 m², maar staar u daar niet blind op. Dat is namelijk niet het volledige verhaal. Voor een veilige en stevige montage moet u extra ruimte voorzien voor de klemmen en de verplichte afstanden tot de dakrand.

Een goede vuistregel is: voor een degelijke installatie van 8 panelen (goed voor 4 kWp), hebt u een volledig vrij dakoppervlak van minstens 25 tot 30 m² nodig. Vrij van schaduw, schoorstenen en dakramen, uiteraard.

Zijn 500 Wp zonnepanelen dan altijd de beste keuze?

Niet per se, zelfs niet als u de ruimte hebt. Hun grote formaat kan juist onpraktisch worden op daken met veel obstakels, zoals dakkapellen of ventilatiepijpen. In zo'n situatie kan het slimmer zijn om met meer, maar kleinere panelen (zoals die van 400 Wp) te werken. Vaak levert dat een efficiënter gebruik van de beschikbare ruimte op, en dus een hogere totale opbrengst.

En vergeet niet: de draagkracht van uw dakconstructie is en blijft een cruciale factor waar u niet omheen kunt.

Kan ik 500 Wp panelen combineren met andere types?

Technisch gezien kan het, maar we raden het sterk af binnen dezelfde string (een groep panelen die in serie geschakeld is). De prestaties van zo'n hele groep worden namelijk beperkt door het zwakste paneel in de ketting. Dit fenomeen, bekend als 'mismatch', kan uw opbrengst aanzienlijk naar beneden halen.

Wilt u toch combineren? Dan hebt u idealiter aparte ingangen op uw omvormer nodig. Dat maakt de installatie wel een stuk complexer en dus duurder.

---

Zit u na het lezen van deze gids nog met vragen over de ideale afmetingen en de beste configuratie voor uw specifieke dak? Het team van Voltedge-Solar staat voor u klaar met deskundig advies op maat. Vraag gerust een vrijblijvende offerte aan. Bezoek onze website op https://www.voltedge-solar.com en ontdek wat wij voor uw energietoekomst kunnen betekenen.
