Zonnepanelen plat dak opstelling

Omvormers voor zonnepanelen en thuisbatterijen

geschikt is voor gebruik. Bij netgekoppelde omvormers (gekoppeld aan het elektricieitsnet) is dit wisselstroom. Bij omvormers die een eigen netonafhankelijk micronet voorzien van elektriciteit (off-grid) is dit wisselspanning.

in een off-grid-systeem wordt het teveel aan energie meestal tijdelijk opgeslagen in grote oplaadbare batterijen (accu's). Bij een netgekoppelde omvormer wordt de stroom uit de zonnepanelen aan het net geleverd, terwijl een off-grid omvormer de spanning beschikbaar maakt en afhankelijk van de gebruikersvraag en de opbrengst van de panelen de accu's aanspreekt of bijlaadt. Via een laadregelaar wordt de overtollige stroom van de panelen in de accu's opgeslagen.

Toepassing in systemen

Het toegepaste type omvormer is afhankelijk van de PV-installatie en de omstandigheden waarin het systeem is geïnstalleerd.

De volgende typen zijn te onderscheiden:



String-omvormer: Een centrale omvormer voor een of meerdere reeksen ('strings') in serie aan elkaar gekoppelde panelen. String-omvormer met optimizers: Door middel van MPP-trackers, optimizers genoemd, wordt de opbrengst per paneel en per string geoptimaliseerd. Daarna wordt alle gelijkstroom door de centrale omvormer omgevormd naar de benodigde spanning.

Micro-omvormer:Deze zet de gelijkstroom per paneel direct om naar de benodigde spanning, gewoonlijk 230 of 380 V wisselspanning. Ieder paneel heeft zijn eigen micro-omvormer en MPP-tracker.

String-omvormer

Netgekoppeld systeem met een string-omvormer tussen paneel en meterkast.

Dit is een (centrale) omvormer die de gelijkstroom van meerdere in serie aan elkaar gekoppelde panelen ('strings') samenvoegt en voor de consument omzet in 230 of 380 volt. Afhankelijk van het model en de capaciteit kunnen op een string-omvormer tot zo'n 16 strings worden aangesloten. Hij is binnenshuis geplaatst en daarom goed te bereiken voor onderhoud en vervanging. De levensduur is gemiddeld zo'n jaar of tien. Dat is veel korter dan de panelen, zodat deze tussentijds moet worden vervangen.

Een PV-systeem met string-omvormer wordt toegepast wanneer alle panelen dezelfde oriëntatie hebben en niet of nauwelijks schaduw vangen. String-omvormers zijn relatief goedkoop en de installatie bevat relatief weinig onderdelen die kapot zouden kunnen gaan. Net als bij andere systemen moet de capaciteit van de omvormer geschikt zijn voor het totale vermogen van de panelen, niet te groot en niet te klein. Bij uitbreiding van het systeem moet ook een aangepaste string-omvormer worden geïnstalleerd.

Een string-omvormer werkt niet optimaal als een deel van de aangesloten panelen een afwijkende output heeft (bijvoorbeeld door schaduw of bladafval). Als in een simpel systeem met strings één of meer panelen minder goed werken vermindert ook de opbrengst van de andere in de serie tot het niveau van het zwakste element in de string. De serie-schakeling maakt het systeem ook kwetsbaarder voor storingen. In tegenstelling tot een systeem met micro-omvormers, valt het hele systeem uit bij een defect aan de omvormer, of als door teveel schaduw de minimaal benodigde spanning niet gehaald wordt.

Hoe meer panelen er in een serie zitten, hoe hoger het voltage op de panelen zal worden. Deze kan wel oplopen tot een gelijkspanning van zo'n 600-700 volt. Ook de temperatuur kan flink oplopen, wat ten koste van de levensduur gaat en brandgevaar kan opleveren. Een centrale omvormer kan ook geluidsoverlast geven door een zoemend, brommend of tikkend geluid.

Micro-omvormer

Micro-omvormers zetten de opgewekte gelijkstroom per afzonderlijk paneel direct om in wisselspanning van 230 of 380 V. Zoals de naam al aangeeft, zijn ze kleiner dan centrale omvormers, al zijn ze niet heel klein. Ze worden voor ieder paneel afzonderlijk gemonteerd. Bij de omvorming wordt rekening gehouden met onderlinge verschillen tussen afzonderlijke panelen, zoals schaduw, vervuiling of sneeuw, waardoor het rendement maximaal is. Door de omzetting per paneel zijn ze beter aangepast aan afwijkende omstandigheden dan bij in serie geschakelde panelen met een string-omvormer en geven meer opbrengst in de schaduw. Ondanks dat ze buiten geplaatst zijn, gaan ze door de mindere belasting veel langer mee dan centrale omvormers, gemiddeld zo'n 25 tot 35 jaar. Dat is ongeveer even lang als de panelen.

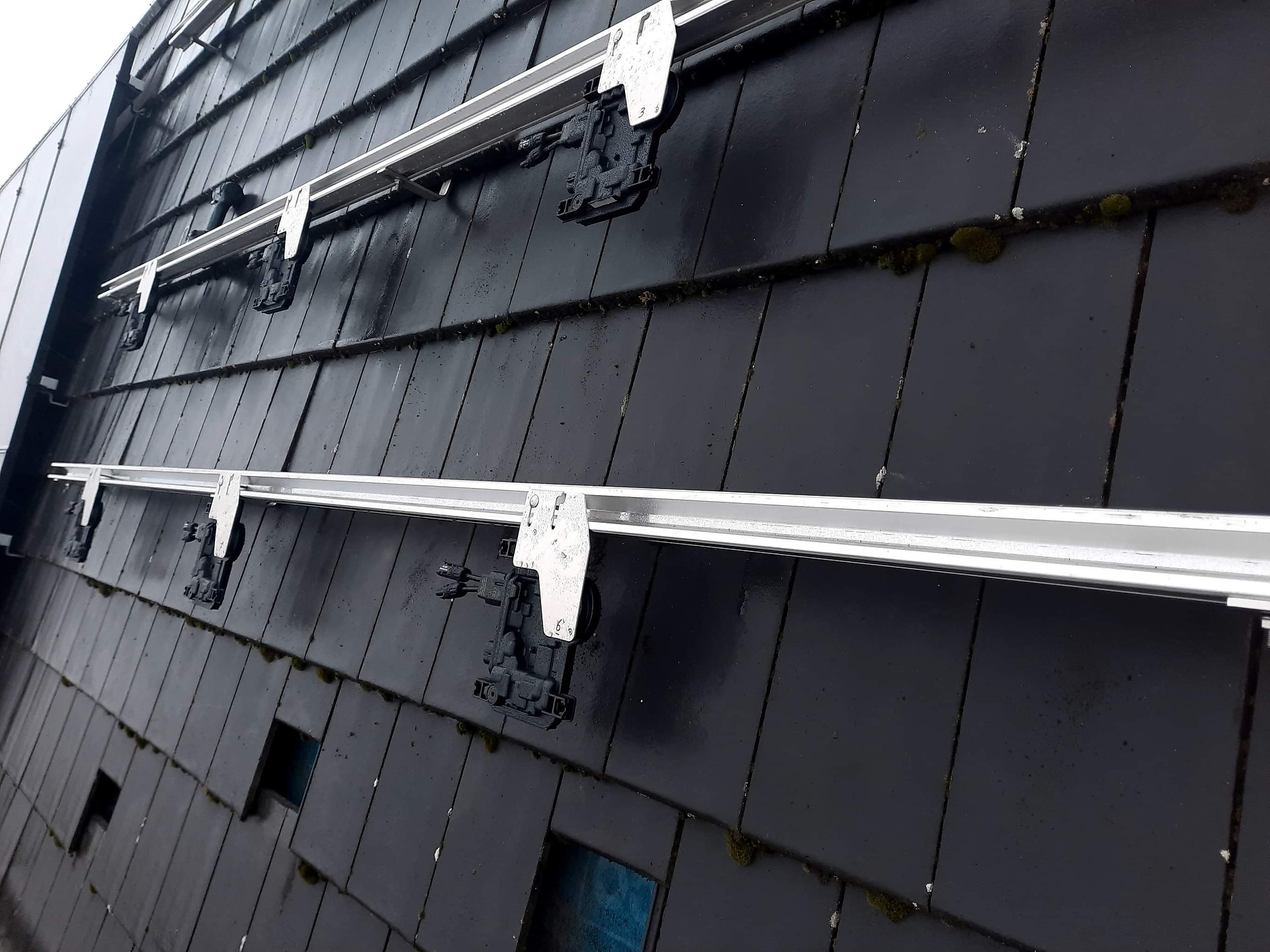

De micro-omvormers zitten buiten achter het paneel gemonteerd. Iedere micro-omvormer heeft een eigen MPP-tracker. Micro-omvormers worden bij voorkeur toegepast bij verdeling over een aantal dakvlakken onder verschillende condities of bij slechts enkele losse panelen. De panelen kunnen probleemloos verspreid worden over verschillende plekken. Ook is het systeem later eenvoudig uit te breiden met extra panelen of een batterij voor energie-opslag,

Een centrale omvormer is overbodig, omdat de geproduceerde stroom al is omgezet naar de juiste spanning, wat ruimte bespaart in de woning. De stroom van alle panelen kan met één kabel rechtstreeks naar de meterkast worden geleid. Omdat er geen gelijkstroom met hoge spanning bij de panelen wordt geproduceerd, is het systeem ook brandveiliger.

De panelen zijn parallel geschakeld, onafhankelijk van elkaar. Daarmee wordt ook voorkomen dat het hele systeem uitvalt bij één defect paneel, zoals bij één kapot lampje in een kerstverlichting. Nadeel is dat meerdere micro-omvormers duurder zijn in aanschaf en bij vervanging, maar ze gaan langer mee dan een centrale omvormer. Iedere micro-omvormer is apart te monitoren.
